耐磨陶瓷颗粒修补胶

        易混合，操作简易，施工人员无需特殊技术要求，适合现场在线修复；

        防流挂性优异，应用广泛，适用于各种不规则件；

        优异的粘接性、耐老化性、耐磨性、耐酸碱。

        1、表面处理：清除待修部位表面的灰尘、油污及锈迹，露出金属基体，条件允许时建议使用清洗剂清洗待修表面;

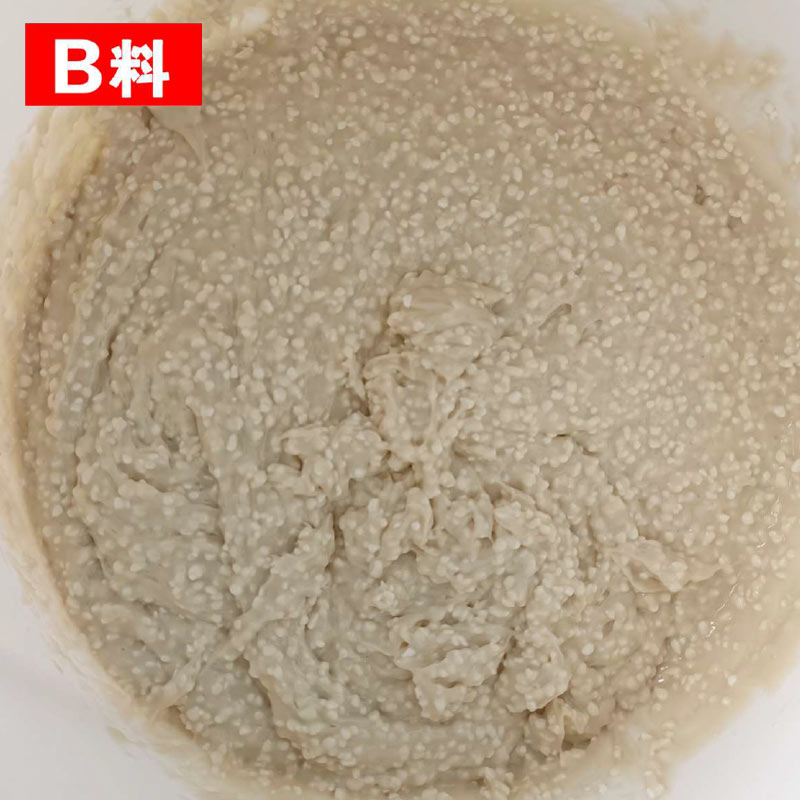

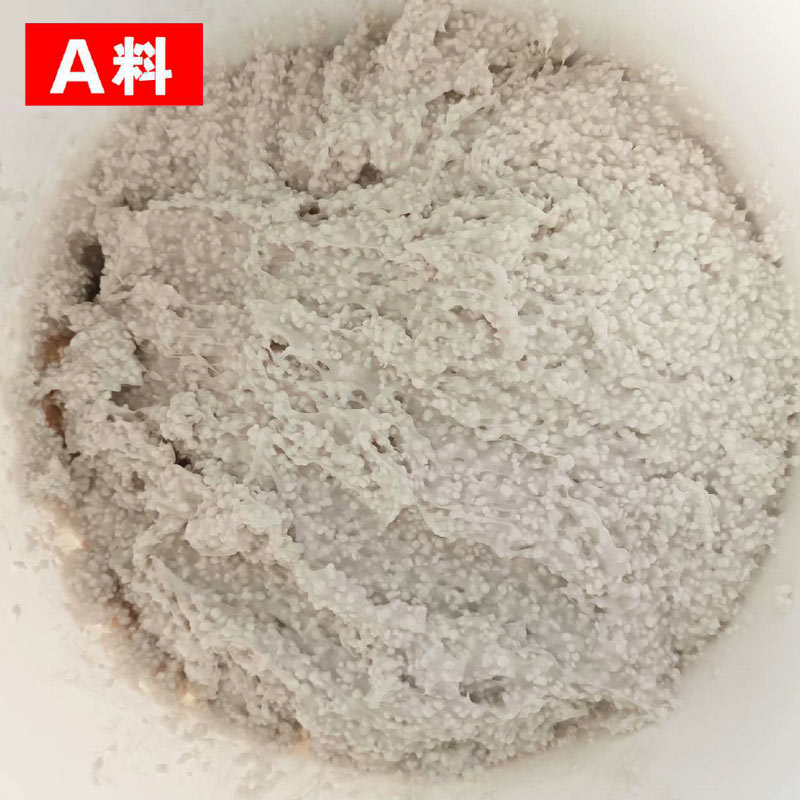

        2、混合：用慢速混料机或刮刀类工具按比例A:B=2:1（重量比）将两种组分混合搅拌, 确保混合均匀并无结块。混合料要在建议操作时间内用完（见表2），发硬变粘后的混合料不可再用。建议每次混合料不超过3公斤，如需要大批量使用，可根据现场情况客户自行混合调配环氧树脂组分以及耐磨陶瓷颗粒组分，具体方法可咨询我司。

        3、涂敷：单层涂敷厚度建议为5-20mm。使用时，带上手套，将混合料用油灰刀类工具均匀涂敷于待修部位表面。完成涂敷后，需及时修整表面使其平整，因耐磨陶瓷修补料固化后只能用手动抛光机轻微打磨；

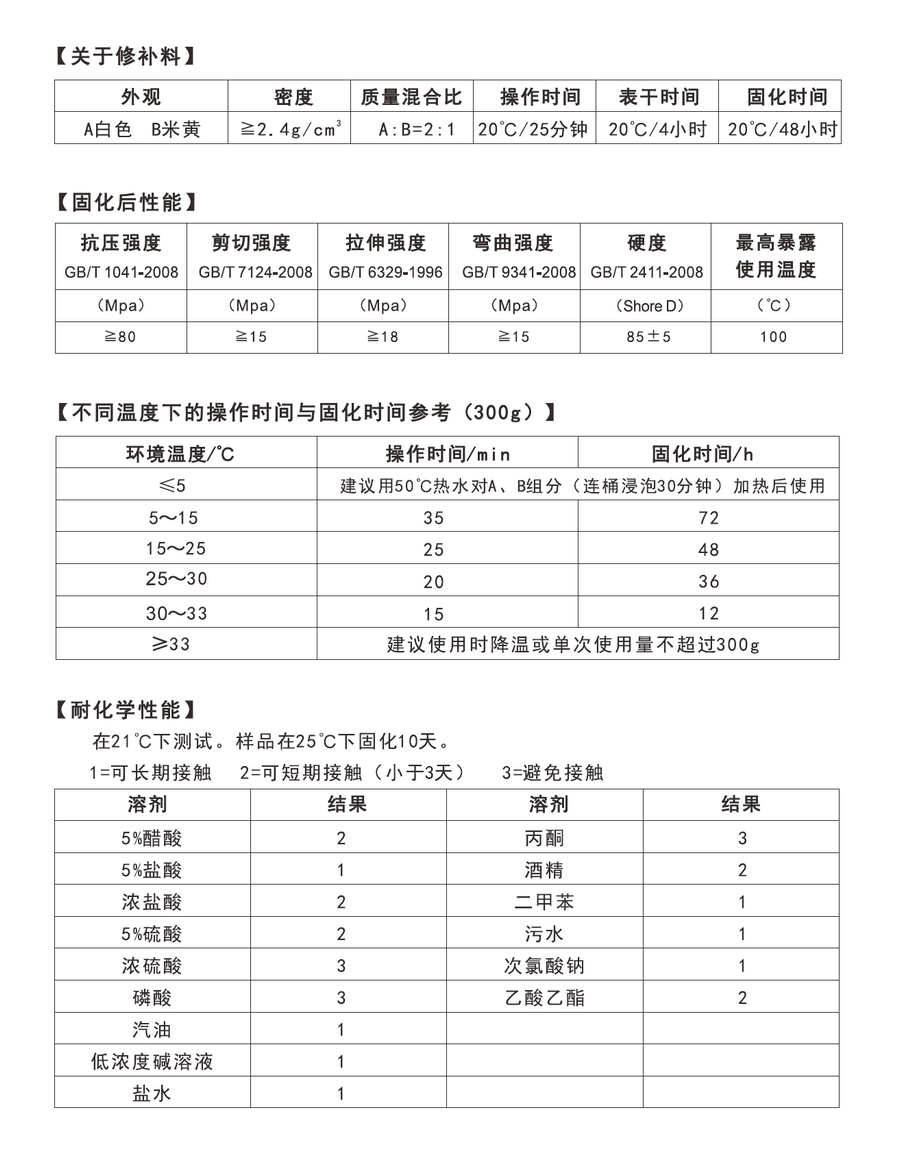

        4、固化：参考产品参数表。

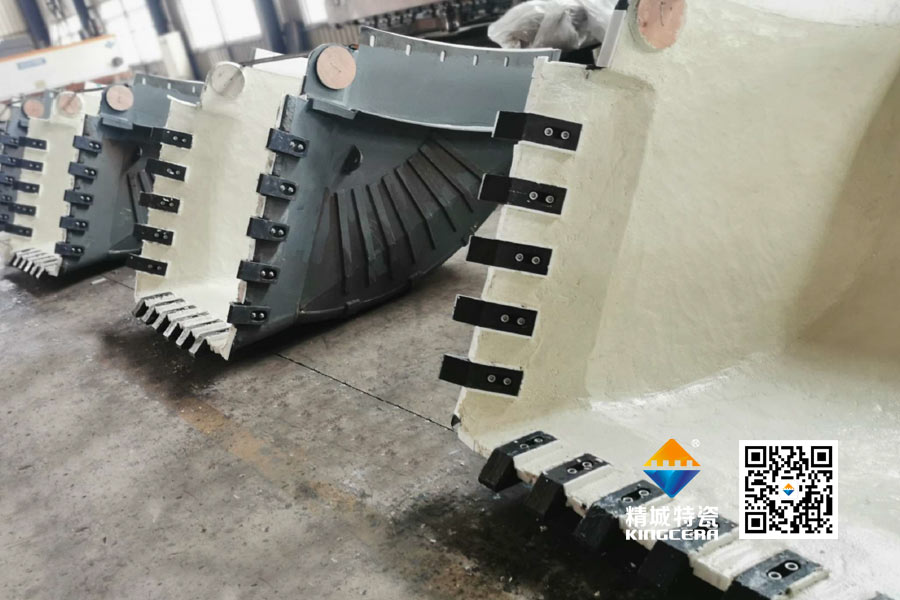

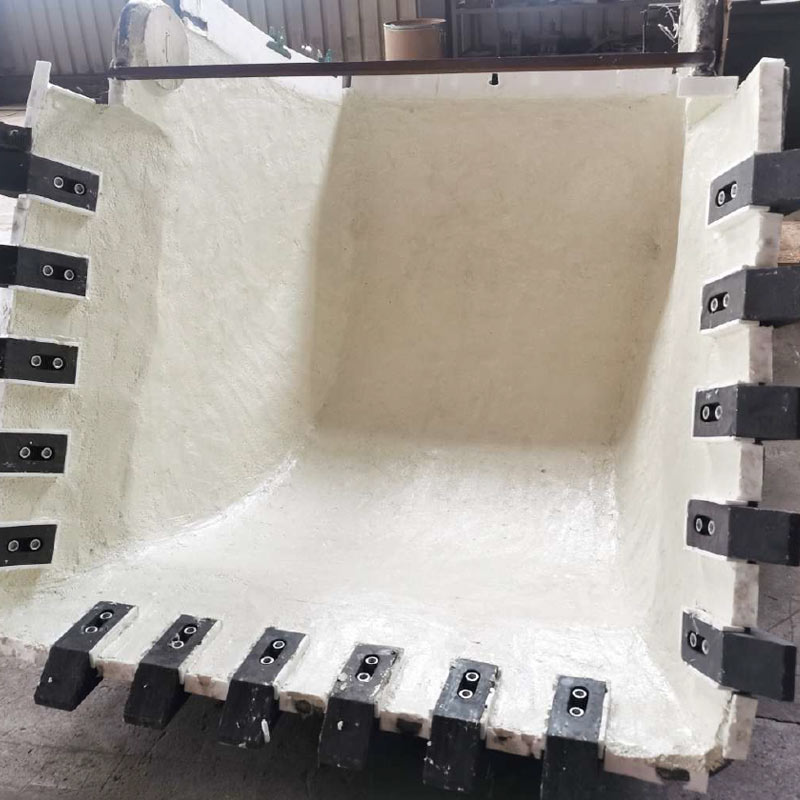

        溜槽 , 管道 , 风机叶轮, 旋流器, 取料斗等

        煤炭, 铁矿石, 铜矿石, 火力发电厂, 水泥厂等


        1、双组分桶装，15Kg/组，A组分10kg，B组分5kg。

        2、本产品A、B两组份应分开密封、室温保存，产品贮存期为1年。

        3、本产品从包装中取出的胶一次用完，不可再倒回A或B组份中。

        4、本产品为非易燃品，应放置于阴凉、干燥处贮存，在运输过程中按普货处理。

        1、配胶时称取两组份，切勿使任一组份过量太多，避免强度降低，固化不完全。

        2、混胶必须均匀，配好的胶料应在20min内用完。若温度低，配胶量少时，使用时间相应增加。温度高，配胶量大时，应摊展胶料，以延长使用时间。

        3、AB两组份用后须盖严，以免产品吸水而影响粘接强度。

        4、手上或被粘接物上多余的胶，未固化前可用酒精清洗干净。

        5、严防儿童接触，切勿入口。

        6、温度低于10℃时，应采取适当的加温措施，否则应延长固化时间。

        7、产品参数为实验室条件取得，由于实际工况复杂，建议用户根据实际工况预测试。
